Японцы нашли способ выпуска 1,4-нм чипов без дорогущей EUV-литографии

11 декабря 2025 | Просмотров: 1 470 | Гаджет новости

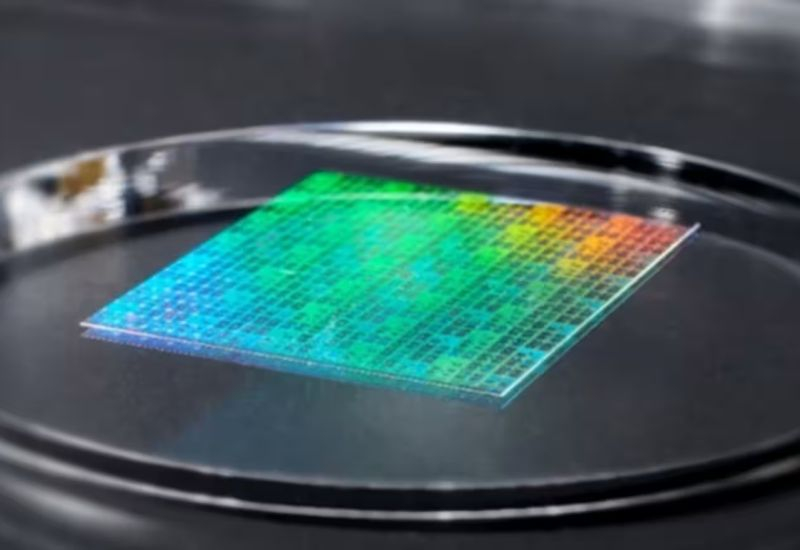

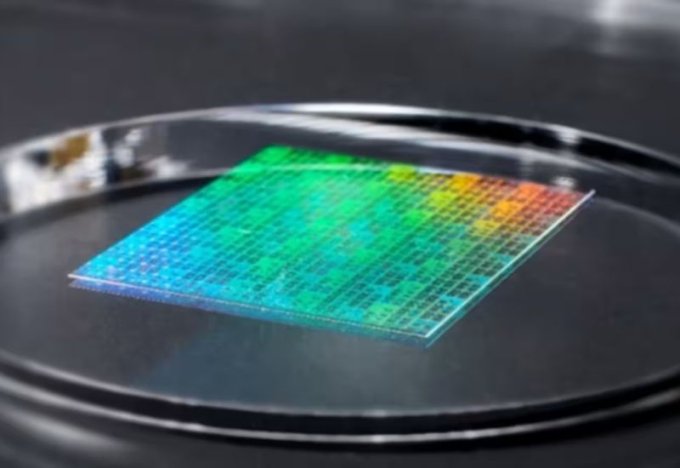

Японская Canon ещё осенью прошлого года отправила для изучения специалистам Intel первую установку для изготовления прогрессивных чипов методом нанопечати. По замыслу производителя, такая технология позволяет сократить расходы на оборудование при производстве 5-нм чипов и заметно экономить электроэнергию. Компания DNP недавно предложила материал для производства 1,4-нм чипов таким способом.

Как поясняет Nikkei Asian Review, японская компания Dai Nippon Printing разработала материал для изготовления специализированных матриц, позволяющих делать оттиск на поверхности кремниевых пластин, формируя рисунок для дальнейшего травления и превращения крохотного куска кремния в полупроводниковый чип. В 2027 году DNP намеревается наладить массовый выпуск таких расходных материалов, которые в комбинации с профильным оборудованием Canon для нанопечати позволят создавать 1,4-нм чипы.

При этом расходы электроэнергии на изготовление чипа удастся снизить на 90 % по сравнению с традиционным литографическим оборудованием, использующим мощные лазеры. Строго говоря, и сама установка для нанопечати стоит около $6,4 млн, что в десятки раз меньше стоимости передового сканера ASML для изготовления 2-нм и более совершенной продукции. Именно традиционная литография, по данным японских источников, определяет от 30 до 50 % себестоимости чипов.

Не только Intel заинтересовалась технологией нанопечати чипов. Южнокорейская Samsung Electronics, тайваньская TSMC, американская Micron Technology и японская Kioxia проявляют к ней интерес в той или иной мере, но их предприятия заточены под использование классической фотолитографии, и провести масштабную перестройку можно решиться, лишь обладая полной уверенностью в перспективности технологии нанопечати чипов. Некогда японские Canon и Nikon были ведущими поставщиками литографического оборудования, но в последние пару десятилетий они уступили нидерландской ASML, которая теперь контролирует 90 % рынка профильного оборудования. Fujifilm Holdings также обещала заняться выпуском материалов для нанопечати чипов, но пошатнуть позиции фотолитографии на современном рынке будет непросто.
